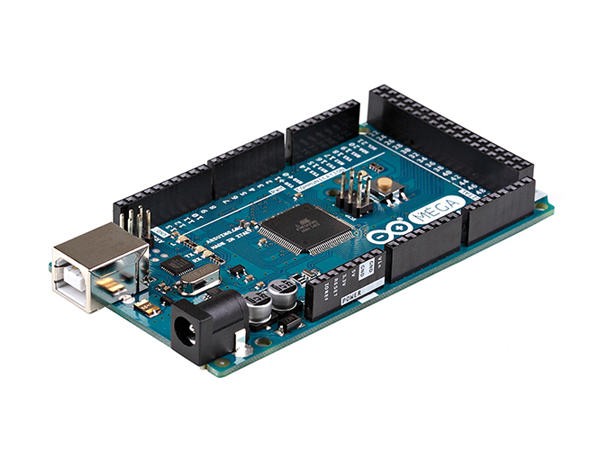

Arduino Mega2560 Rev3
Arduino Mega 2560是一款基于ATmega2560的微控制器板。它包含了支持微控制器所需的一切。
Arduino Mega2560 Rev3-商品描述
Arduino Mega 2560是一款基于ATmega2560(数据手册)的微控制器板。它有54个数字输入/输出引脚（其中15个可用作PWM输出）、16个模拟输入、4个UART（硬件串行端口）、1个16 MHz晶体振荡器、1个USB连接、1个电源插座、1个ICSP头和1个复位按钮。它包含了支持微控制器所需的一切；只需通过USB电缆将其连至计算机或者通过AC-DC适配器或电池为其供电即可开始。Mega与面向Arduino Duemilanove或Diecimila的盾板大多都兼容。
概要
微控制器 | ATmega2560 |
工作电压 | 5V |
输入电压（推荐值） | 7-12V |
输入电压（极限值） | 6-20V |
数字I/O引脚 | 54（其中15个提供PWM输出） |
模拟输入引脚 | 16 |
每个I/O引脚的DC电流 | 40 mA |
3.3V引脚的DC电流 | 50 mA |
Flash Memory | 256 KB，其中8 KB被启动加载器占用 |
SRAM | 8 KB |
EEPROM | 4 KB |
时钟速度 | 16 MHz |
物理特性与盾板兼容性
Mega2560 PCB的最大长度和宽度分别为4和2.1英寸，USB连接器和电源插座超出了以前的尺寸。3个螺丝孔让电路板能够附着在表面或外壳上。请注意，数字引脚7和8之间的距离是160密耳（0.16"），不是其他引脚间距（100密耳）的偶数倍。
Mega2560的设计与面向Uno、Diecimila或Duemilanove的盾板大多都兼容。数字引脚0~13（和相邻的AREF与GND引脚）、模拟输入0~5、电源头和ICSP头全都在对应的位置。并且，主UART（串行端口）位于相同的引脚（0和1）上，外部中断0和1（分别为引脚2和3）也一样。SPI通过Mega2560和Duemilanove / Diecimila上的ICSP头提供。请注意， I2C在Mega（20和21）上的位置与在Duemilanove / Diecimila（模拟输入4和5）上的不同。
产品编号：A000067
原理图与参考设计
EAGLE 文件: arduino-mega2560_R3-reference-design.zip
原理图: arduino-mega2560_R3-schematic.pdf
