穿戴脑电波EEG传感检测芯片KS1092

发布者: 企业雇员

标签: 设计与方案 案例分享

2022-03-30

KS1092是一款用于脑电(EEG)和其他微弱的电信号测量的双通道高精度低功耗模拟前端芯片,可应用穿戴类脑电EEG信号的采集,打造穿戴类脑机接口产品。

看到有人在論壇上查找這款芯片的資料,這是從某寶的介紹資料。從介紹資料看,設計便攜式輕小型的穿戴頭環類腦電産品還是不錯的,

KS1092芯片介紹

   KS1092是深圳芯森微電子有限公司(芯森微® /Kingsense® ) (www.ks-chip.com) 推出的一款用于腦電(EEG)和其他微弱的電信号測量的雙通道高精度低功耗模拟前端芯片。

    KS1092内部集成了低噪聲放大器、濾波器、驅動電極(參考電極)、内部基準和低壓降線性穩壓器。芯片能夠在噪聲環境下,精确地提取微弱的生物電信号,并進行放大濾波處理。結合低功耗模數轉換器(ADC)或嵌入式微控制器(MCU)能夠輕松地獲取高精度的腦電EEG信号。
    KS1092可通過SPI接口靈活配置信号放大倍數,以滿足不同應用的需求。芯片還具有快速恢複功能,使得電極連接到測量對象後,能夠很快地獲取到有效的測量信号。
    KS1092爲了進一步提高系統線路頻率和其他不良幹擾的共模抑制性能,芯片内置有反饋放大器,用于信号獲取時的參考電極。
    KS1092采用了輸入阻抗增強設計技術,以滿足适用于高阻抗電極下的信号獲取。使得應用場景可擴展至有别于傳統導電膠電極的腦電采集,支持金屬幹電極條件下的腦電EEG信号獲取。
    KS1092憑借其高的集成度,使得應用方案的外圍元器件少(小于5個),極大節省了闆級電路的面積和BOM成本。
    KS1092采用3 mm * 3 mm、20引腳QFN封裝。額定溫度範圍爲0°C至70°C,能在−40℃至+85℃的範圍内工作。

芯片電氣特性:
  #低輸入參考噪聲:<1 μVrms;
  #共模抑制比:~100dB (DC ~ 220 Hz);
  #多檔可程控信号增益配置:360 ~ 2720倍;
  #内置帶通濾波器,帶寬:0.05~ 220 Hz;
  #低電源電流:單通道~140 μA,雙通道210 μA;
  #集成電極驅動電路;
  #支持快速基線恢複功能;
  #單電源供電:1.8 V~3.6 V(典型);
  #内部集成1.8V 精準LDO;
  #集成SPI通訊接口;
  #數字IO兼容1.8 V~3.6 V;
  #±4 kV HBM ESD額定值;
  #關斷模式,電源電流 < 0.1 μA;
  #支持DC耦合輸入;
  #支持金屬幹電極信号采集;
  #20引腳QFN-20 (3mm*3mm) 封裝;
  #工作溫度:-40 ~ +85℃;

芯片優勢特點:
  #微伏級高精度信号采集;
  #支持金屬幹電極;
  #微瓦級動态功耗續航時間長;
  #集成度高BOM元件少(外圍少于5個);

芯片應用場景:
  #可穿戴、便攜式腦電波EEG設備;
  #腦機接口(BCI)設備,如腦電圖頭盔、腦控設備、耳機等;
  #注意力/冥想訓練;
  #睡眠監測;
  #腦功能/腦電波EEG科學研究,多通道腦電波EEG設備;
  #其他微伏/毫伏級微弱信号檢測;

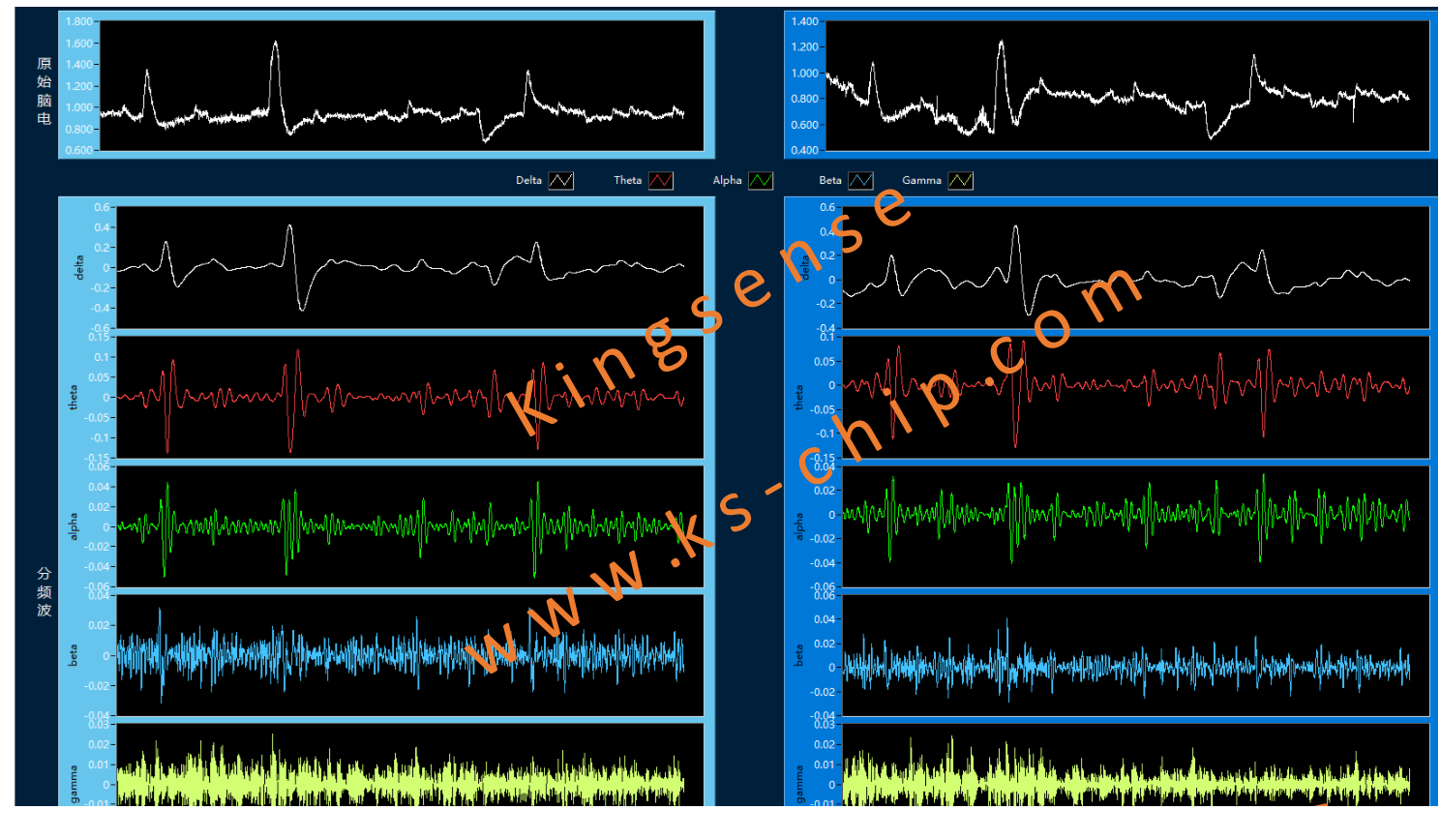

                                 基于KS1092的前額腦電EEG-金屬電極産品效果

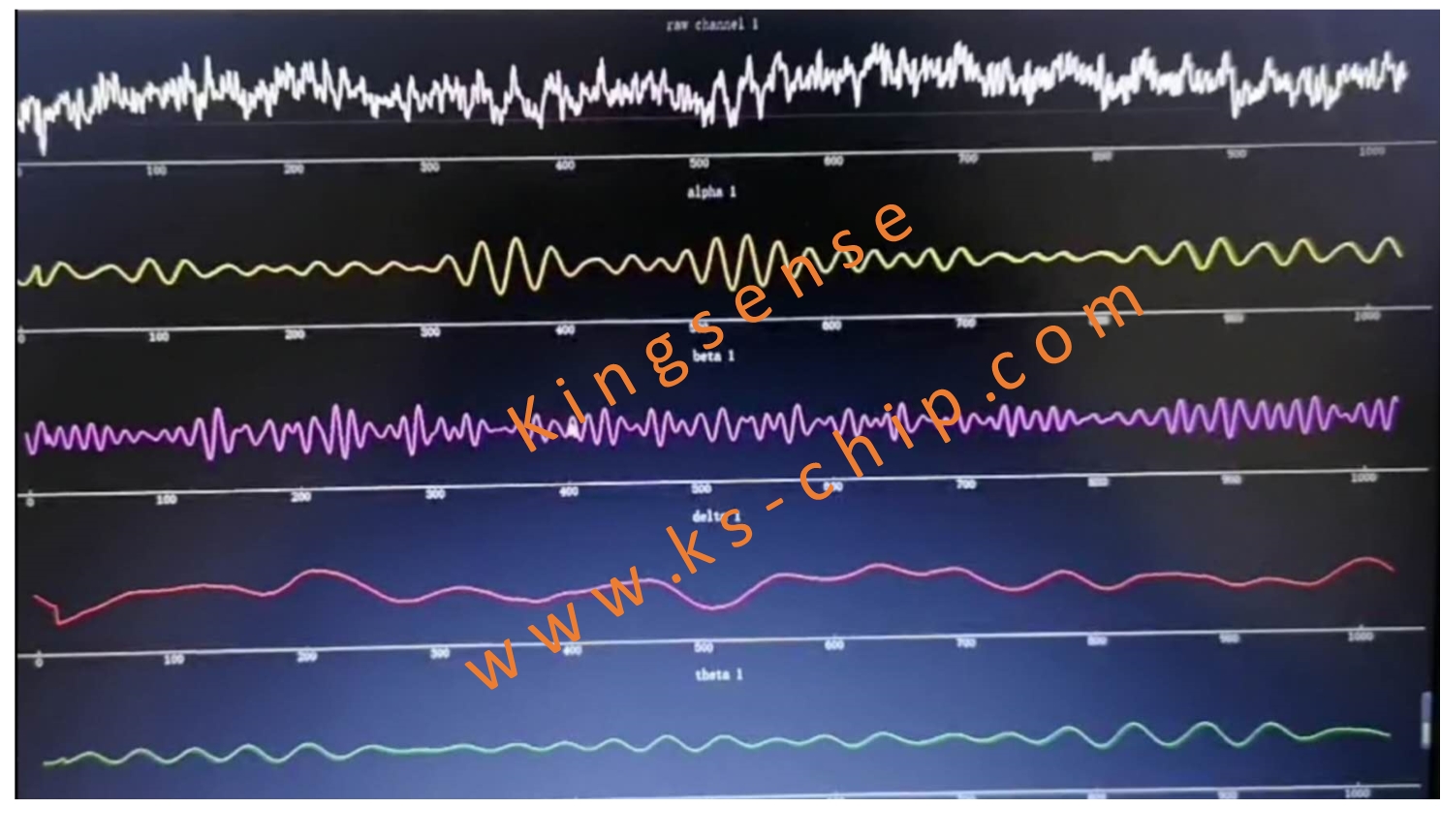

                                    基于KS1092的前額腦電EEG-金屬電極采集效果

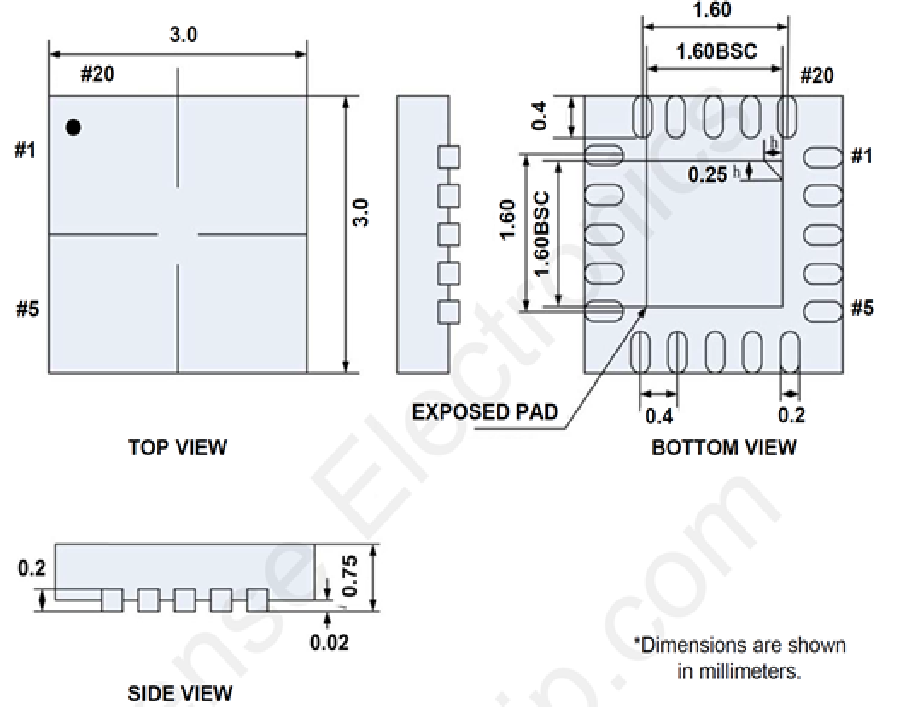

                                                      芯片封裝信息圖





                                          KS1092引腳及參考外圍元件


REF:https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debYTnN7E&ft=t&id=621886983356
